摩擦在线观测实验台

1、设备工作原理

直线滑台载着带清管器皮碗的圆筒，以50mm/min 到2000mm/min的速度在白色透明的PMMA管子内运动。来检测管内介质状态。

2. 设备组成

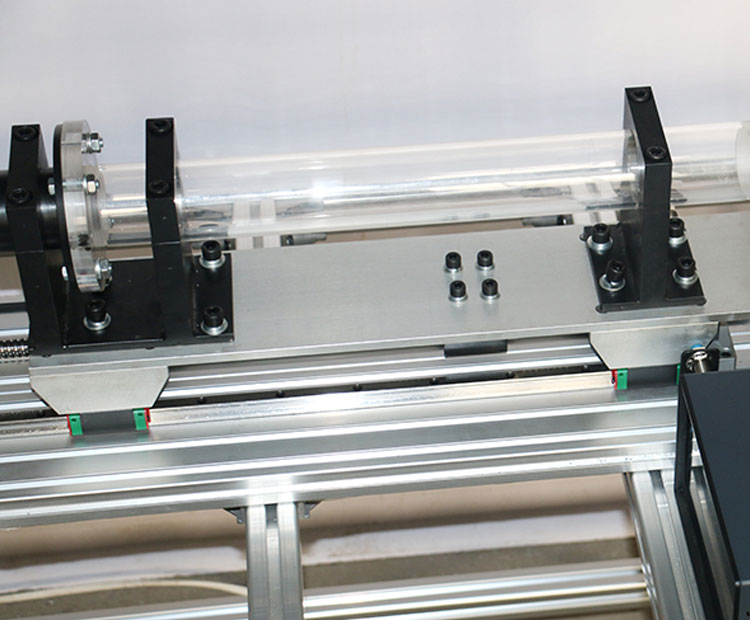

(1)白色的是一个透明的PMMA管子。

(2)两个支撑固定管子的管道支撑架。

(3)红色的是清管器皮碗，材料是聚氨酯材料。

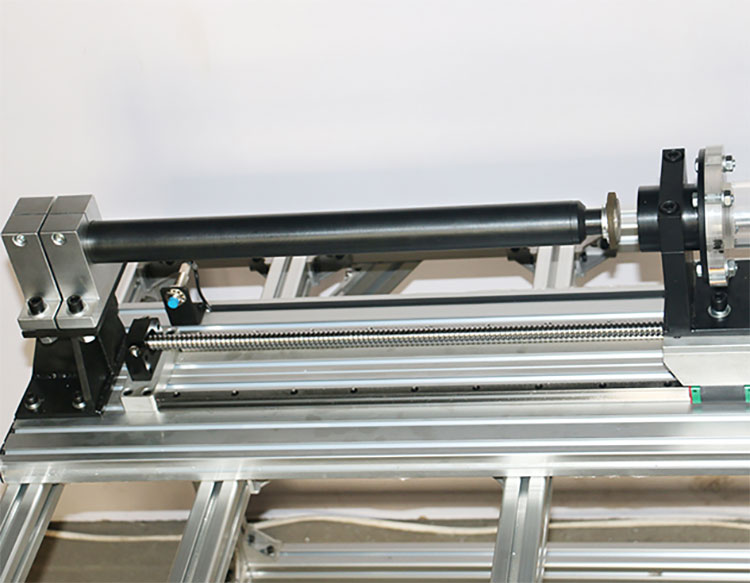

(4)连接红色的皮碗是一根圆筒。

(5)一个可滑动支撑圆筒的支撑座。起固定圆筒的作用。

(6)圆筒固定在直线滑台上。丝杆移动距离为1000mm，能实现的速度是50mm/min 到2000mm/min。

(7)PMMA管子、直线滑台、支撑架都固定在一个底座上。

(8)两个极限限位开关，防止直线滑台撞击。

(9)一个零位开关。

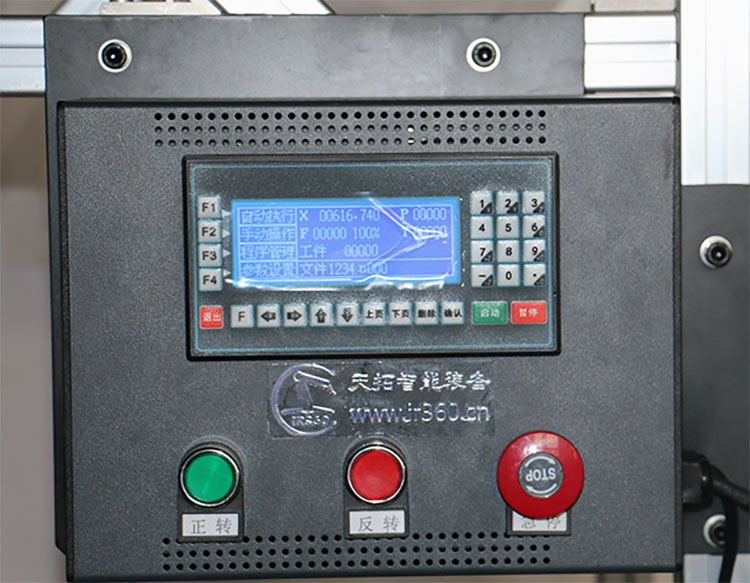

(10)电机和控制器，保持运动平稳。

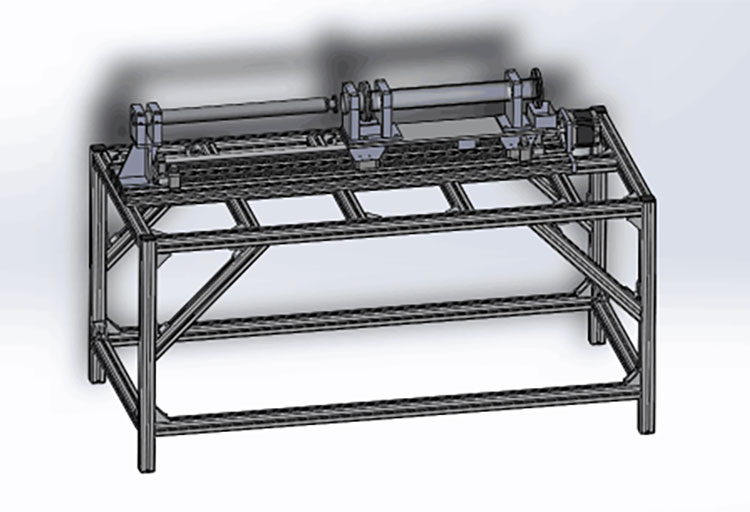

3、 示意图（以实际加工为准）
